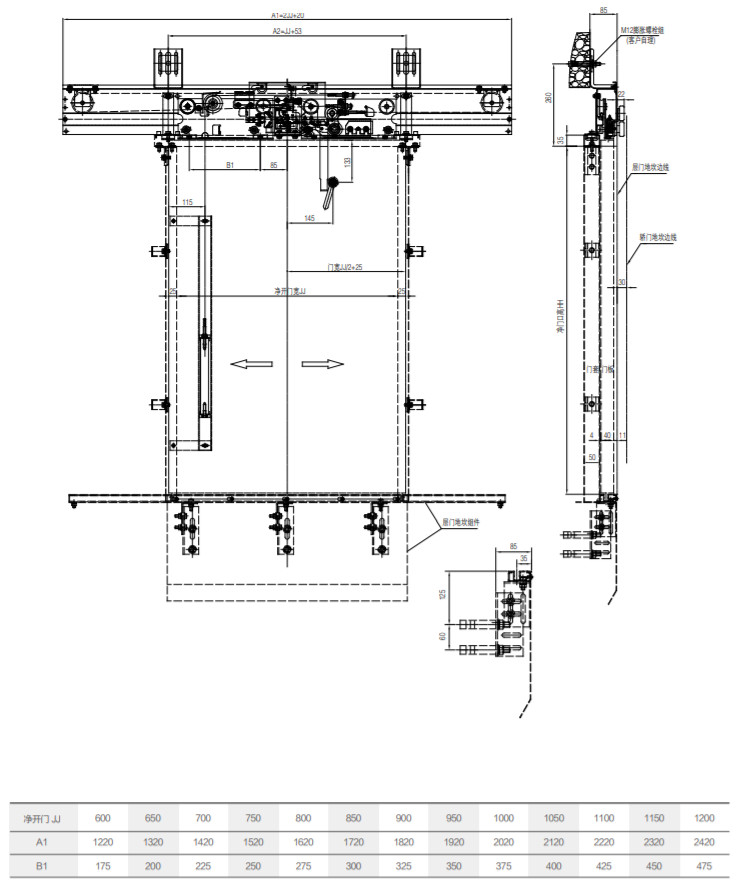

Gléas Doras Tuirlingthe Oscailte Láir 2 Dhuilleog THY-LD-B
1. Is é an modh díghlasála ná painéal an dorais a dhíghlasáil agus an tástáil tionchair luascadáin 45Kg a rith.
2. Cuirtear an doras iallach a dhúnadh le casúr trom, agus cuirtear an casúr trom agus an feadán treorach ar thaobh istigh an dorais tuirlingthe.
3. Tá an glas dorais rite i dtástáil an Ionaid Náisiúnta Cigireachta Ardaitheoirí agus tá deimhniú CE agus CU-TR faighte aige.
4. Voltas infheidhme glas dorais: ≤ AC230V, ≤ DC110V.

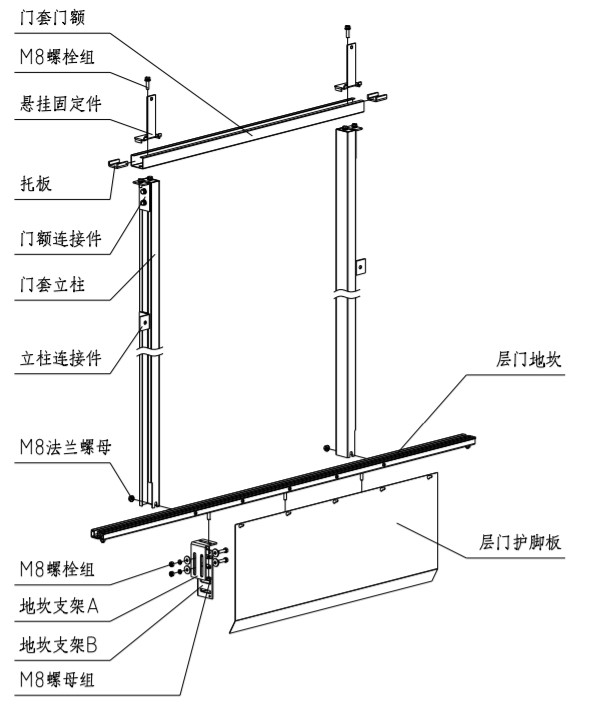

1. Suiteáil an tsíl agus an chlúdaigh dorais
1.1. Cinntigh suíomh iontrála agus imeachta na saile de réir mhéid an ardaitheora; coigeartaigh lár na saile ionas go mbeidh sé mar an gcéanna le lár an bhealaigh isteach agus amach, agus marcáil lár na saile; coigeartaigh leibhéal na saile ionas go mbeidh sé níos lú ná 1/1000; Dromchla chun cosc a chur ar uisce dul isteach sa bhealach ardaitheora.
1.2. Cuir colún chlúdach an dorais agus doras chlúdach an dorais le chéile leis na píosaí ceangail, agus suiteáil na codanna socraithe crochta; cuir an doras ar an leac, coigeartaigh ingearach cholún chlúdach an dorais ionas go mbeidh sé níos lú ná 1/1000; tá lár chlúdach an dorais comhsheasmhach le tomhas marc lár na leac isteach agus amach; is é méid eitleán tosaigh íochtarach chlúdach an dorais agus eitleán uachtarach na leac airde glan an dorais. Tar éis an coigeartú a bheith críochnaithe, glasáil an cnó flanse M8. Tar éis an méid a choigeartú, socraigh nascóir an cholúin leis an mballa.
1.3. Socraigh garda ladhar an dorais tuirlingthe ar an leac.

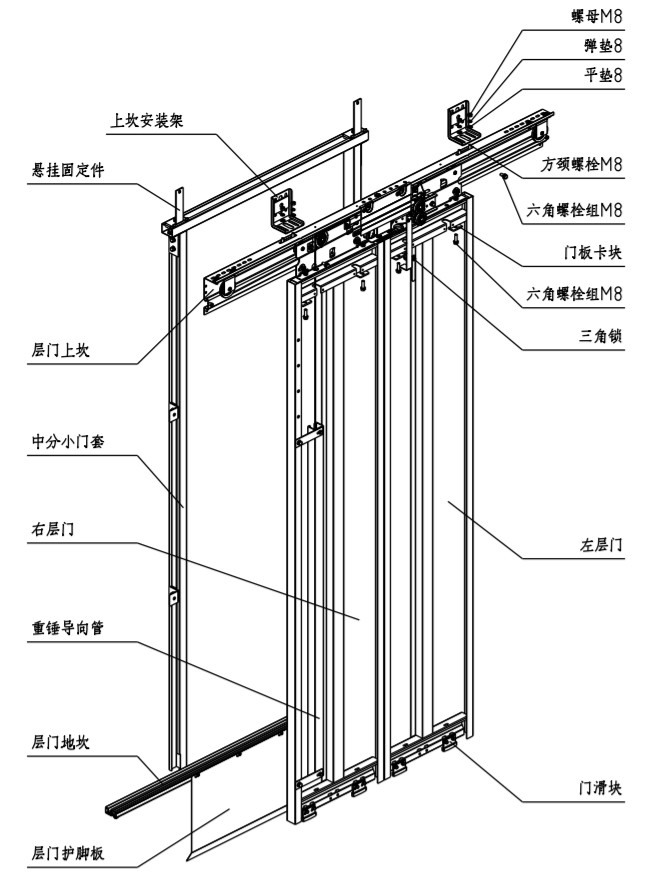

2. Suiteáil gléas dorais tuirlingthe

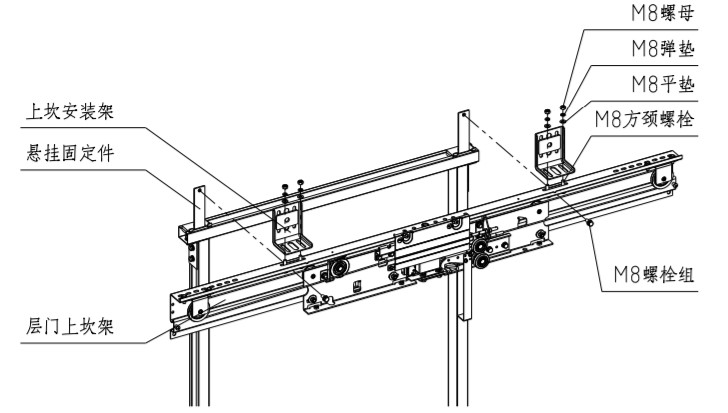

2.1. Ailínigh fráma uachtarach saile an dorais tuirlingthe leis an mbarb ag foirceann íochtarach na coda socraithe fionraí, agus glasáil fráma uachtarach na saile agus cuid socraithe fionraí an dorais tuirlingthe tríd an ngrúpa boltaí M8*20.
2.2. Socraigh fráma gléasta an tsile uachtair ar bhalla an ardaitheora le boltaí leathnaithe nó boltaí tríd an mballa. Tá fráma gléasta an tsile uachtair agus sile uachtarach an dorais tuirlingthe ceangailte le boltaí muineál cearnacha M8.
2.3. Coigeartaigh barr-leac an dorais ar chlé agus ar dheis chun lár oscailte an dorais agus lár an bhealaigh isteach agus amach a dhéanamh comhsheasmhach.
2.4. Coigeartaigh ingearach urlár fheiste an dorais tuirlingthe. Coigeartaigh ingearach urlár fheiste an dorais tuirlingthe go ±0.5mm trí líne ingearach a leagan nó trí leac doras an ghluaisteáin a úsáid mar thagairt.
2.5 Tar éis athbhreithniú a dhéanamh ar phríomhpharaiméadair shuiteáil fhráma na saile ar na doirse urláir seo a leanas, teannaigh na boltaí suiteála go léir:

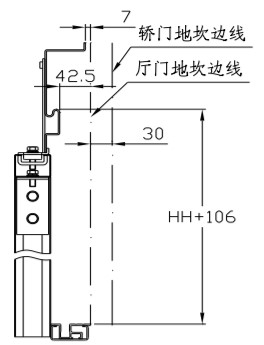

Airde fhráma leac uachtair an dorais tuirlingthe: is é an fad idir dromchla uachtarach ráille treorach fhráma leac uachtair an dorais tuirlingthe agus leac an dorais tuirlingthe ná HH+106mm;
Lár fhráma uachtair na leice den doras tuirlingthe: is é ± 1mm an diall idir lár fhráma uachtair na leice den doras tuirlingthe agus lár an bhealaigh isteach agus amach;
An fad idir ráille treorach uachtarach leac an dorais tuirlingthe agus leac an dorais ghluaisteáin: is é 42.5mm an fad idir ráille treorach uachtarach leac an dorais tuirlingthe agus leac an dorais tuirlingthe, agus is é 72.5mm an fad ó leac an dorais ghluaisteáin.
Airde fhráma leac uachtair an dorais tuirlingthe: is é an fad idir dromchla uachtarach ráille treorach fhráma leac uachtair an dorais tuirlingthe agus leac an dorais tuirlingthe ná HH+106mm;
Lár fhráma uachtair na leice den doras tuirlingthe: is é ± 1mm an diall idir lár fhráma uachtair na leice den doras tuirlingthe agus lár an bhealaigh isteach agus amach;
An fad idir ráille treorach uachtarach leac an dorais tuirlingthe agus leac an dorais ghluaisteáin: is é 42.5mm an fad idir ráille treorach uachtarach leac an dorais tuirlingthe agus leac an dorais tuirlingthe, agus is é 72.5mm an fad ó leac an dorais ghluaisteáin.
